Stepper Motor Arabirim



^ ^
Fiyat CapSTP11



CAP-STP11

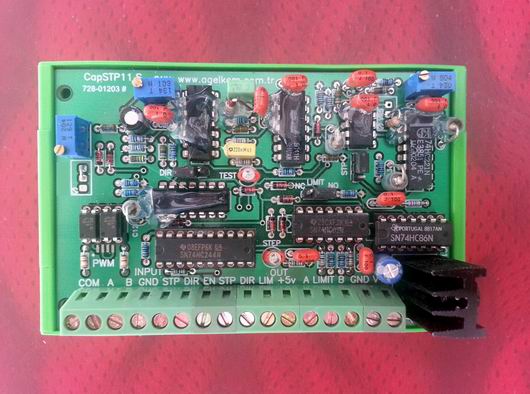

Stepper Arabirim Modülü

  Çoklu Z Ekseni için ideal çözüm

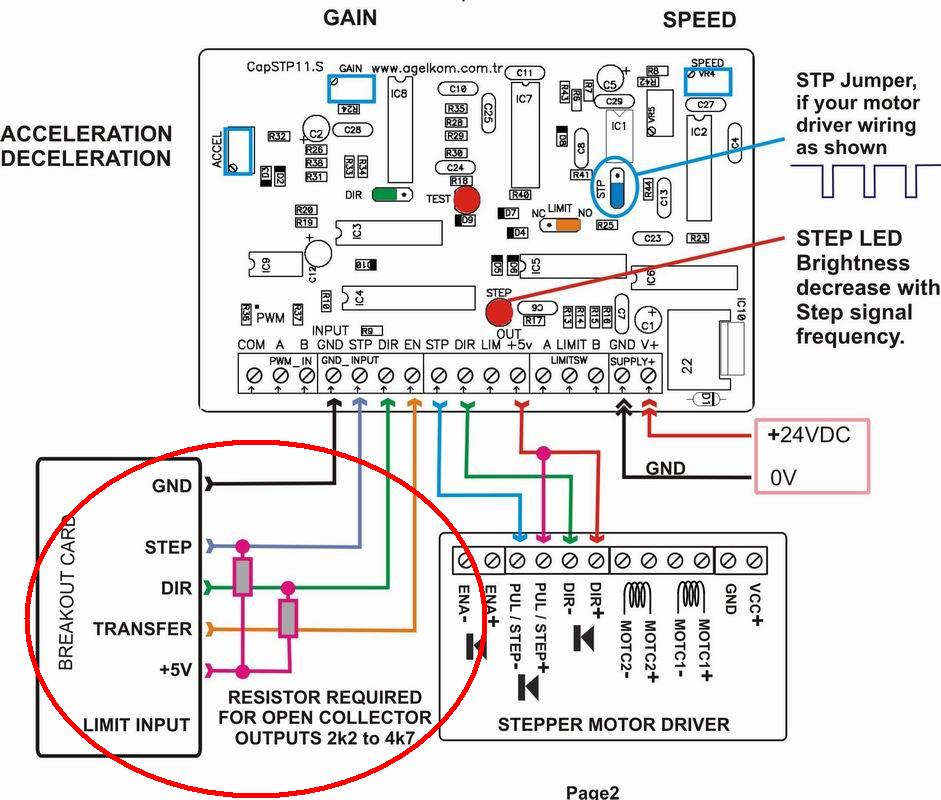

Hiz Ayari SPEED : (Saat Yönüne Artar) Step Notor Sürücüsünü 1600 veya 800 puls modunda
set ettikten sonra istenen hiza ayalayiniz.



Kazanç GAIN: (Saat Yönüne Artar) Bu ayarlama Motor hareket ederken durma seviyesinde
yavasliyarak durmasini ve harekete baslarken yumusak bir sekilde kalkmasini saglar.
Kazanç çok fazla veya yetersiz oldugunda bu özellik etkisizlesir.


*** Test sirasinda Hızın yavasladigi nokta ayar için idealdir.


Hizlanma Ayari ACCEL: (Saat Yönüne Artar) Motor kalkabildigi ve frenli olarak durabildigi
ayar seviyesine ayarlanmalidir. Sürenin mümkün oldugu kadar az olmasi sistemin hizli
tepki göstermesini saglar.


Istenen hiza ulasana kadar motorun “Step” kaçirmamasi ve dururken kaymamasi gereklidir.

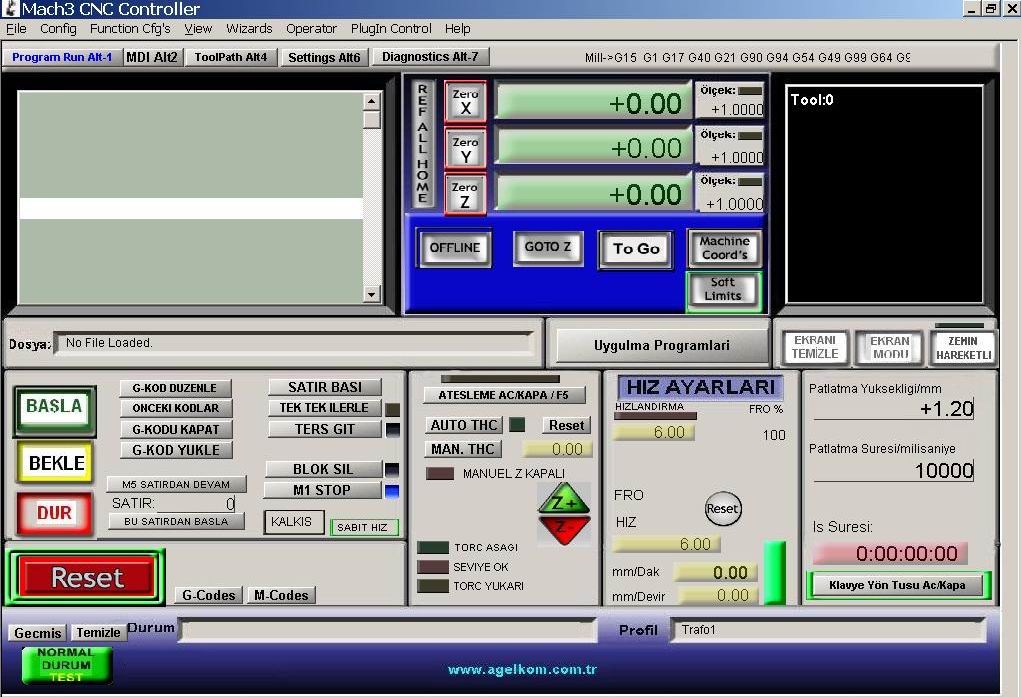

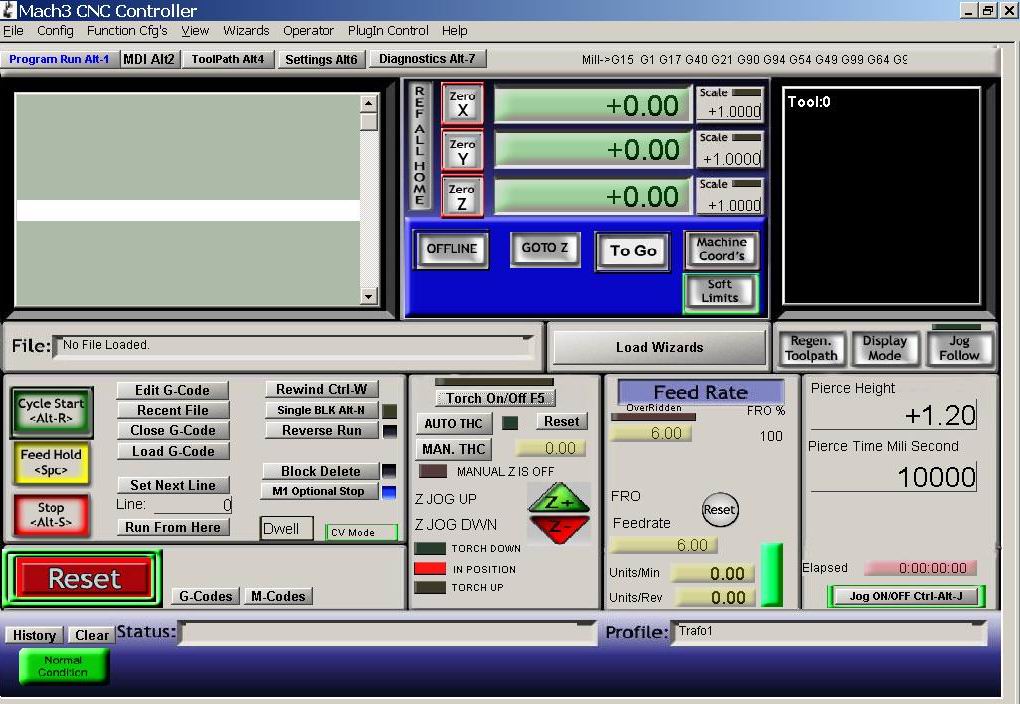

Bağımsız ve Mach3 Kontrollü Z eksen ekranı

Cap04 IN POSITION çıkışı INPUT 1 e bağlanır.

Ayrıca  PROBE olarak aynı değerlerle tanımlanır

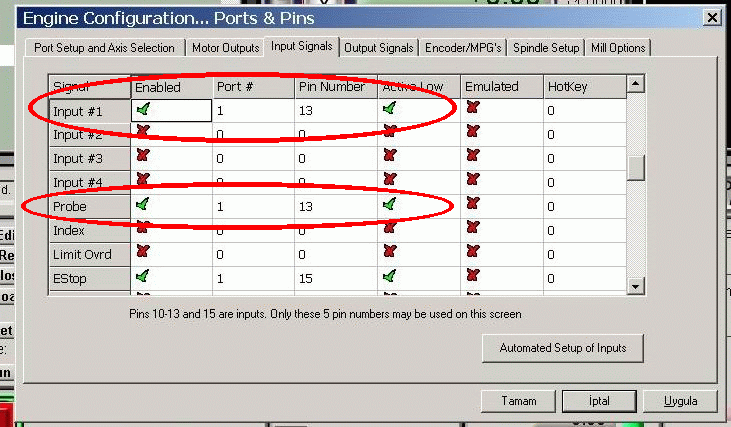

Config > Ports & Pins > Inputs > Input1 ve Probe fonksiyonu için:





UP ve DOWN girişleri, ekran LEDi amaçlı bağlanır:

Ca04 DOWN çıkşı>>> Mach3 THC Down input girişine bağlanır/tanımlanır.

Ca04 UPçıkışı>> Mach3 THC Up input girişine bağlanır/tanımlanır.

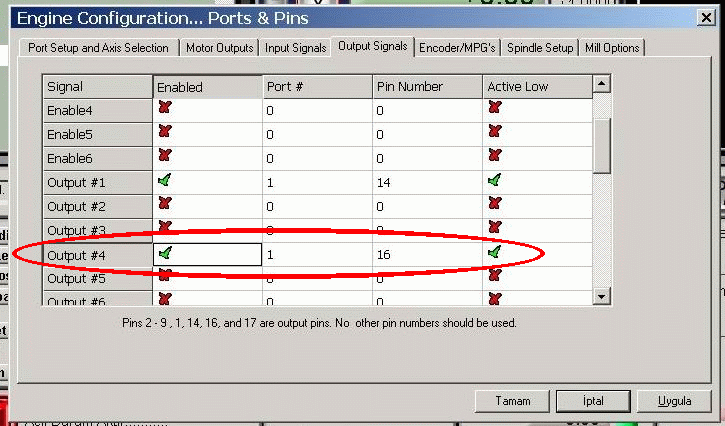

Çıkışlar (Output Config) ENABLE (DISABLE) sinyaliiçin:

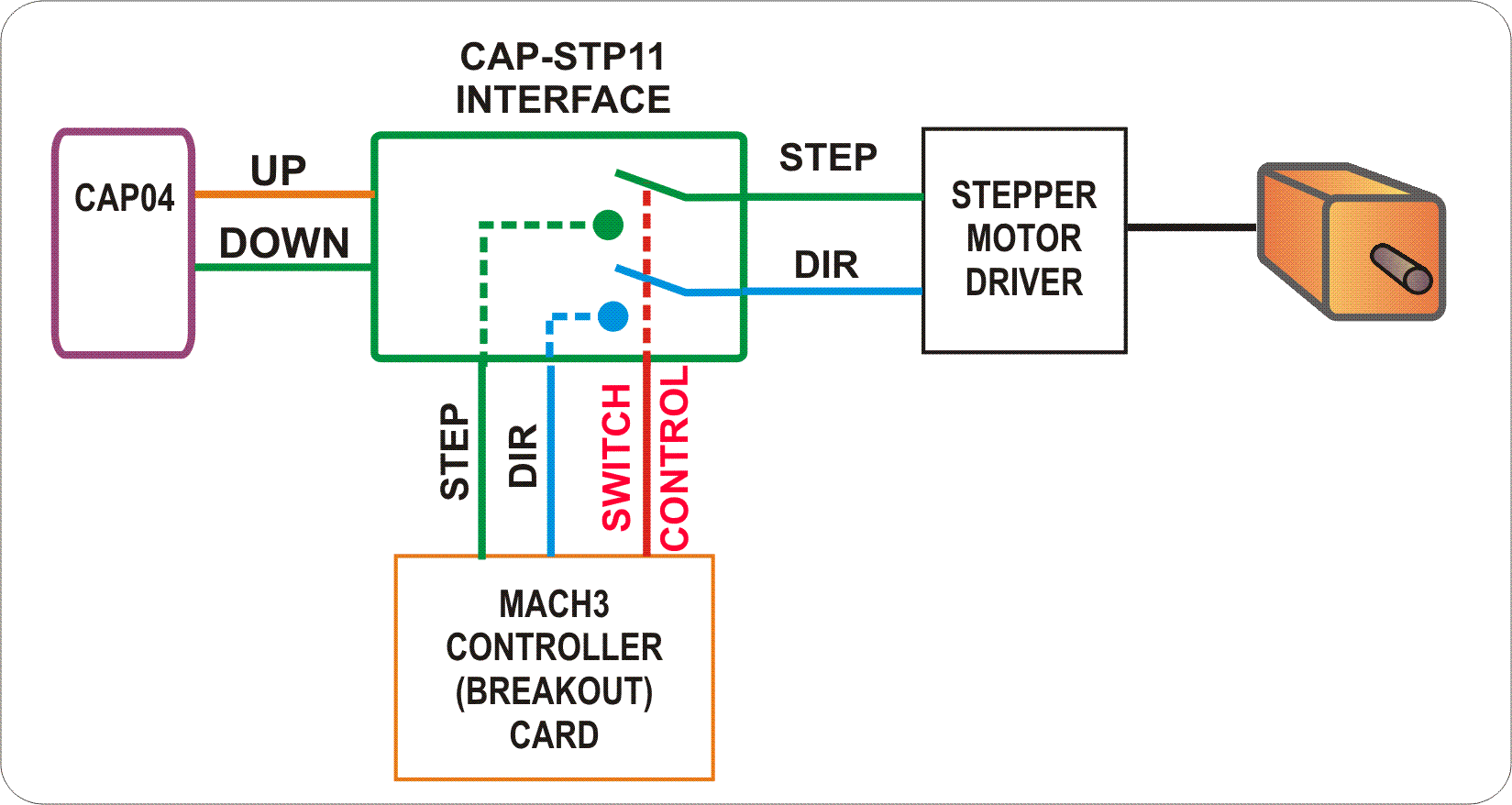

 Mach3 ve CapSTP11 arasında Transfer Fonksiyonu OUTPUT 4 bağlantısı / tanımlaması ile yapılır.

Config>Ports and Pins>Outputs> OUTPUT 4





Diğer çıkışlar tanımlamaları bağlantınıza göre yapılır.







M3, M5,  veya M03, M05 makrolarınızın adını değiştirin mesela Orj_M03 gibi.

Aynı "Macro" Drectory sine aşağdakileri yükleyin.



M03_CapSTP11_335,zip İndirin ve adını M03.m1S olarak değiştirin

M05_CapSTP11_555 .zip   İndirin ve adını M05.m1S olarak değiştirin.



Veya bu dosyayı indirin Macros ZIP









Turkce Dosyalar

Yukarıdaki makro dosyalarını ilgili klasore kopyalayınız Orn: \ Mach3 \ Plazma \ Macro \ .....



CapStp11S_TRK Döküman / Baglantı

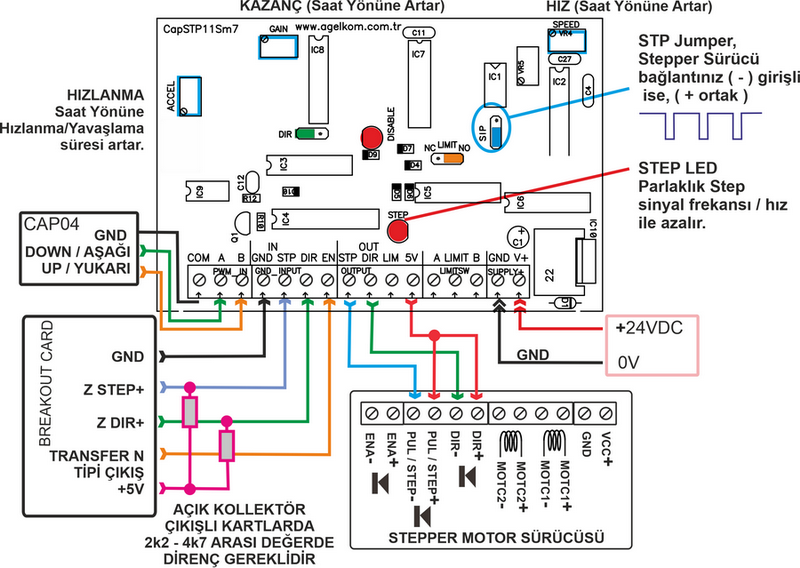

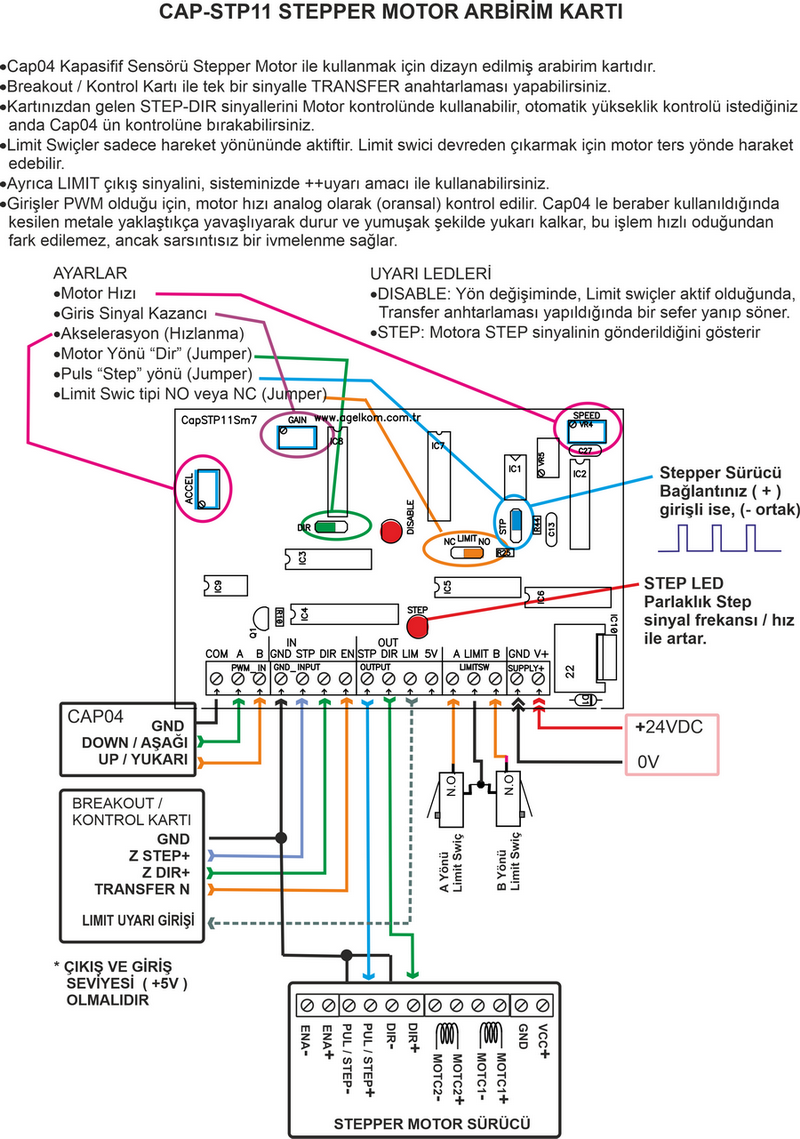

CAPSTP11S_SEMA_TRK.pdf  Baglantı

Cap04_hb02l9_capstp11_trk.pdf Baglantı



Ekran DOSYALARI:

PlasmaMain11_trk.jpg  dosyasını \ Mach3 \ Bitmap \ MillBitmaps .....klasörüne

Plasma11Trk_step3.zip  dosyasını indirip açın ve  \ Mach3 \....  klasörüne kopyalayın.



Asagıdaki dosyaları  \ Mach3 \ Bitmap \ MillBitmaps .....klasörüne kopyalayınız
