Bağımsız Torc Kontrol



^ ^
AKZ250 Bağlanısı
Fiyat CapHB02



    CAP-HB02L

BAĞIMSIZ KONTROL ARABİRİM MODÜLÜ

MACH3 veya diğer kontrol yazılımları ile çalışabilir



  • G-Kodunuzda herhangi bir Z değerine ihtiyacınız yoktur,

  • Kesimler arasına M3 ve M5 kodlarını koymanız yeterlidir.

  • Breakout Board'unuzda sadece 1 veya 2 giriş ve 2 çıkışa ihtiyaç duyar.

  • THC işlemi için Mach3 Lisansına gerek yoktur.

  • 5 LED'li Yeni Kart. Diagnostik ve Kurulum için yardımcı olur.

  • Ray montajı, kontrol pamonuza kolaylıkla monte edilir.



















MACH3 SCREEN.

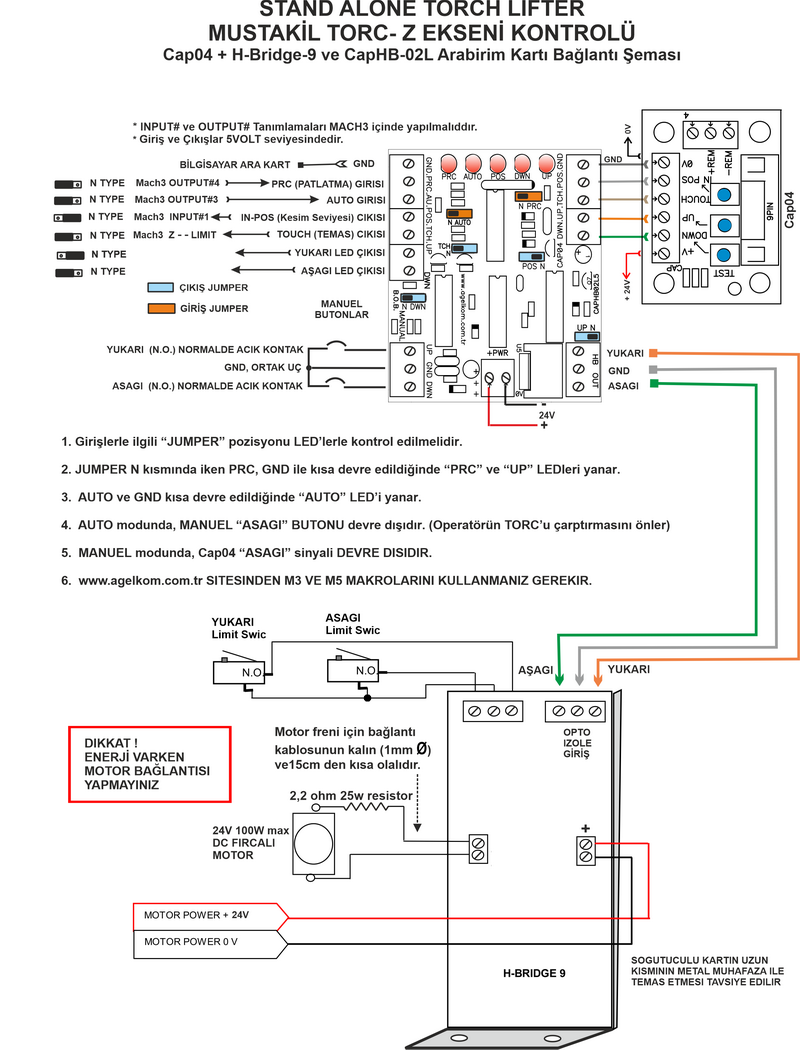

Z Ekseni, CAP04 ve CAP-HB02 trafından kontrol edilir.

DC motor kullanılırsa, motor sürücü olarak  H-BRIDGE9 kullanılabilir.







Mach3 Konfigürasyon ekranı

Önce Z Ekseni, devre dışı bırakılır.







Giriş Konfigurasyonu (Input Signal).

Input1. IN POSITION için ayarlanır.

Port ve Pin numaraları, Mach3 kartınıza göre uygun olmalıdır.







Çıkış  Konfigurasyonu (Output Signal)

Output3 tanımlanan pin CapHB02 AUTO girişine bağlanır.

Output4 tanımlanan pin CapHB02 PIERCE girişine bağlanır

Port ve Pin numaraları, Mach3 kartınıza göre uygun olmalıdır.







Diagnostic Ekranında::

Input1 ledi, Cap04 IN POSITION ledi ile senkron yanmalıdır.







GENERAL CONFIG ekranında "G04 Dwell.in ms" işaretli olmalıdır.

** Bazı USB Mach3 Kartlarında bu kutucuk işaretlense bile süre, milisaniye olamıyor, bu durumda Patlatma Süresi  SANIYE olarak geçer.





PlasmaPath2, PlasmaMDI2, PlasmaMain2 dostalarını:

Buraya kopyalayınız > \Mach3\Bitmap\MillBitmaps directory  (İsim farkı varsa kontrol ediniz)


PlasmaPath2Download ZIP File

PlasmaMDI2 Download ZIP File

PlasmaMain2 Download ZIP File



Plasma_SA5 set ekran dosyanızı   "\Mach3\plasma" kaydedin

(İsim farkı varsa kontrol ediniz)

Plasma_SA5 Download ZIP File



M3, M5, M31 olrjinal makrolarınızın adını değiştirin. Ve alttaki makroları yükleyin ("Macro" direktorisine)

(İsim farkı varsa kontrol ediniz)

M3, M5. M31 Macros Download ZIP File



G Kodu

Cam yazılımınızda kesme yüksekliğine veya delme yüksekliğine ihtiyacınız yoktur.
Kesim M3 kodu ile başlar ve m5 koutu ile biter.

G- Kod dosyanızda M3 komutundan sonra M5 e kadar TÜM Z değerlerini silin.



................................................................





Turkce Mach3 programı (Turkce  yardim menusu) icin:



Mach3_Turkce  ZIP dosyasini indirin





Turkce Mach3 Ekrani icin:



Mach3_TRK_Mustakil_Z_Eksen   ZIP dosyasini indirin

Plasma_SA5_TRK_3_1.set  dosyasini  C:\ Mach3 \ direktorun icine kopyalayin.

Geri kalan butun . jpg dosyalarini C:\ Mach3 \ Bitmaps \ Millbitmaps \  direktorun icine kopyalayın,



Mach3 ü açın, üst sıradaki menüden: View > Load Screen > Plasma_SA5_TRK_3_1.set dosyasını seçin.

Ekran Türkçe olacaktır.



M3, M5. M31 Macros   Makro dosyalarini C:\ Mach3 \Macro \ direktorun icine kopyalayin.







CAP-HB02 L5 MUSTAKIL Z EKSEN KONTROLU BAGLANTI SEMASI .PDF DOSYASI
