Mach3 & Sheetcam



^ ^
Sheetcam



Kullanım:

Cap04'ü Mach3 ile 2 şekilde kullanabilirsiniz.
1. Plazma veya Oxy-Fuel Cutter uygulamalarında bağımsız bir THC olarak kullanabilirsiniz

2. IHS (İlk Yükseklik Sensörü) olarak voltaj kontrollü THC ve Plazma Kesici uygulamalarında Kapasitif Limit ile birlikte. POSITION ve TOUCH çıkışları kullanılabilir.

Bağlantı:

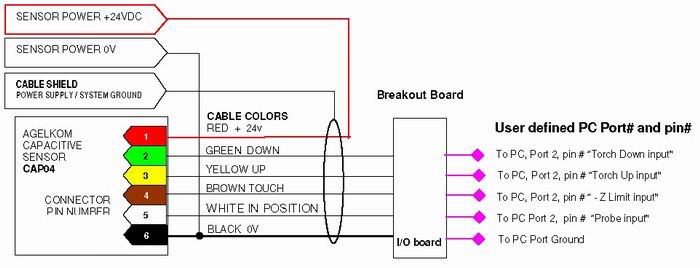

Sensör bağlantısı Paralel Port üzerinden yapılır ve 3 veya 4 giriş gerektirir.
Kapasitif algılama ile yüksekliği kontrol etmek için THC UP ve THC DOWN girişlerini kullanabilirsiniz.

Ayrıca.Cap04 IN POSITION çıkışını aşağıda gösterilen Prob Girişine bağlayın.

Voltaj kontrollü yükseklik algılama uygulamalarında Cap04 TOUCH çıkışını – Z limit anahtarına bağlayabilirsiniz.

Bu şekilde "çarpma" anında tezgah durur.

Makro:

M3 ve M5 (veya M03, M05) komutu için basit bir makroya ihtiyacınız var. VB düzenleyicide kolayca düzenlenebilir veya oluşturulabilir veya basitçe kopyalayıp yapıştırılabilir.

Lütfen en güncel Makro kodları için arayınız..

M3 Code ZIP Dosyasını İndirin

Dim PierceHeight, PierceTime, Z_Min_Height, Z_Pos

PierceHeight = GetUserDRO(1000)
PierceTime = GetUserDRO(1001)

Z_Min_Height= GetUserDRO(1003)
code "G31Z"&(Z_Min_Height)
/
/
While IsMoving()
Wend

Z_Pos = GetDro(2)
code "G1Z"&(Z_pos+PierceHeight)
//
While IsMoving()
Wend

code "G4P1"
DoSpinCW()
code "G4P"&(PierceTime)
//



G Kodu

Cam yazılımınızda kesme yüksekliğine veya delme yüksekliğine ihtiyacınız yoktur.
Kesim M3 kodu ile başlar ve m5 koutu ile biter. M3 komutundan sonra M5 e kadar TÜM Z değerlerini silin.
Torch'un kesimler arasında yukarı hareket etmesi için yalnızca yukarı kalkma seviyesine ( Z ) ihtiyacınız vardır.



Örnek G Kodu

G21 (Units: Metric)
G53 G90 G91.1 G40
G00 X0 Y0 z0
f2000
G01 x10
M3  (Z ekseni kesim seviyesini bulana kadar iner, Patlatma veiyesine kalkar, Platlatma süresi kadar      bekler sonra kesim seviyesine tekrar iner)
x130
M5
g0 z-40 (Kesim aralarında Z ekseninin yükseleceği miktar)

m30







Bağlantı





MACH3 Konfigurasyon:



1. PC'nizde 2. Port LPT girişine ihtiyacınız var, etkinleştirin. Adres değişebilir.

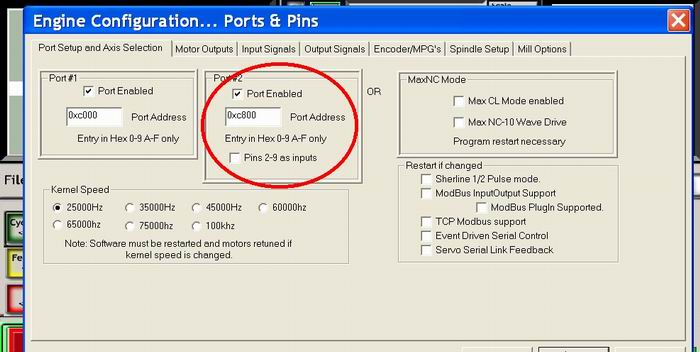

2. Port Girişleri Konfigürasyonu

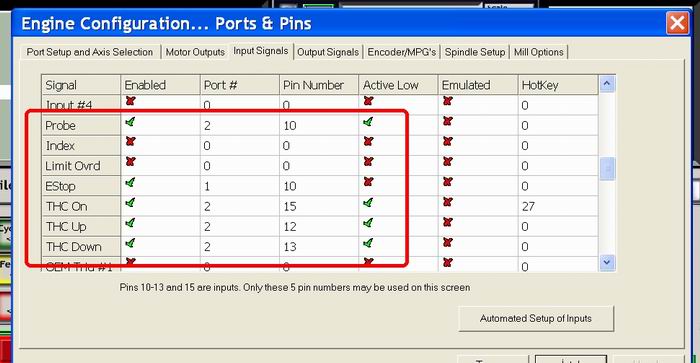

     Config>Ports&Pins>Input Signal>Enable THC ON (Arc OK), THC UP, THC DOWN ve PROBE girişleri
Not: X/Y hareketi için THC ON etkinleştirilmelidir, böyle bir çıkışınız yoksa, jumper ile sürekli etkinleştirin veya  Aktif Low seçin.

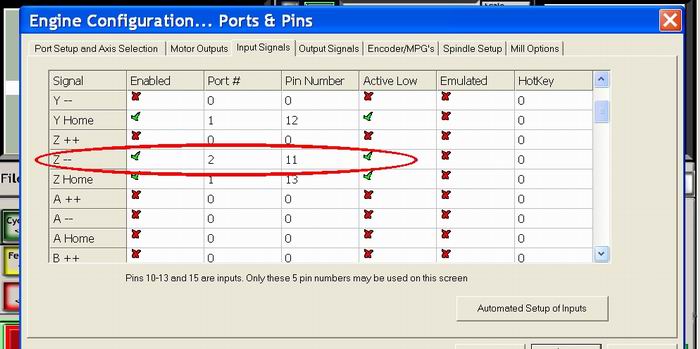

3. " Z-- " Limit Switch Girişi Konfigürasyonu

    Bu gerekmeyebilir veya isteğiniz üzerine TOUCH çıkışını ÇARPMA veya UYARI tesisi gibi konfigüre edebilirsiniz)

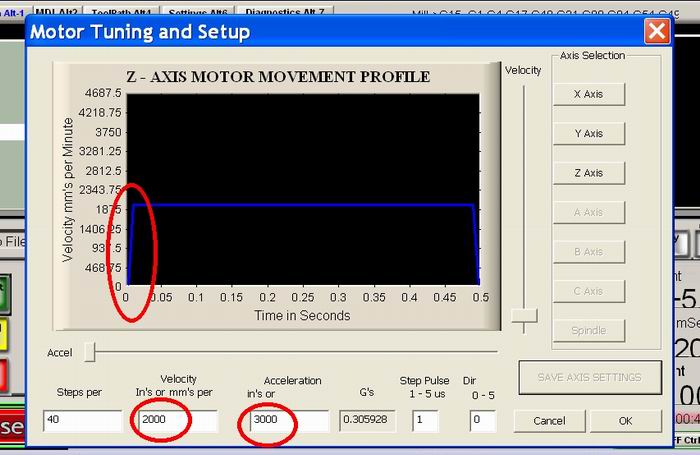

4.Config>Motor Tuning.

    Hızlanma değerini Z ekseninin hızından yaklaşık 1,5 kat daha fazla (veya sisteminizin kabul edebileceği en en yüksek değere) artırın.

Bu size Z ekseninin çok çabuk tepki vermesini seğlar.

Bu ayarı yaparken mekanik olarak sarsılma ve benzer tepkiler görmemeniz gerekir. Sarsılma çok ise önce mekaniği kontro edin.

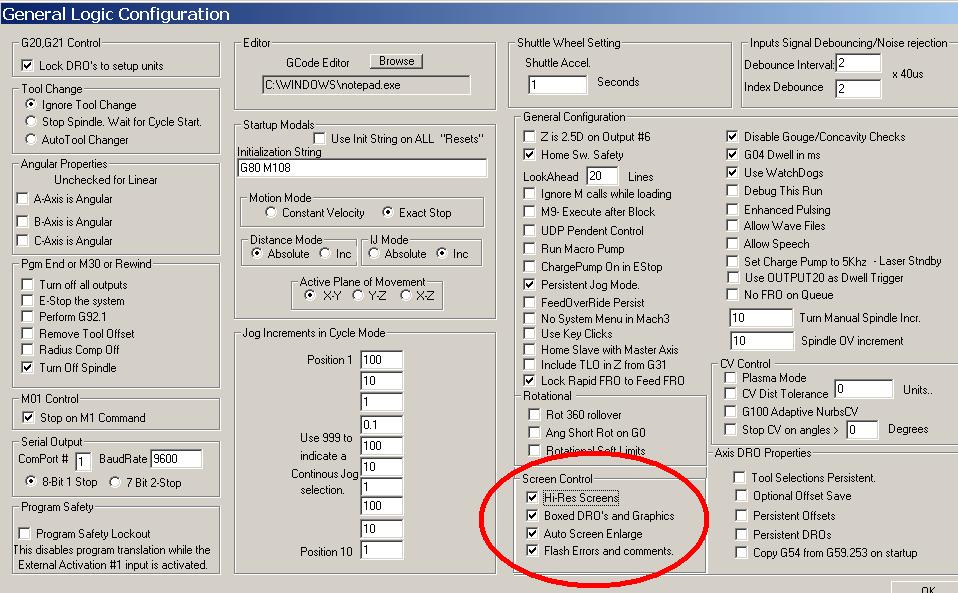

5. GENERAL LOGIC CONFIG kısmında, "G04 Dwell.in ms"  kutucuğunu işaretleyin

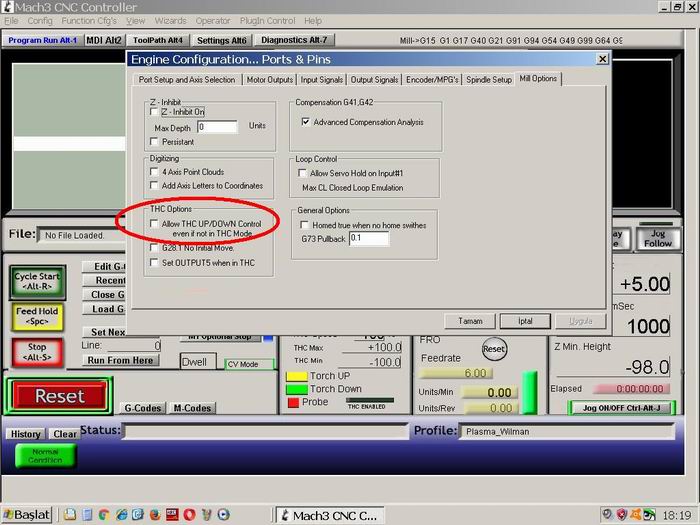

6. Configure THC Options

     Config > Mill Options > THC Options > " Allow THC Up/Down... " kısmındaki kutucuk işaretsiz olmalıdır.

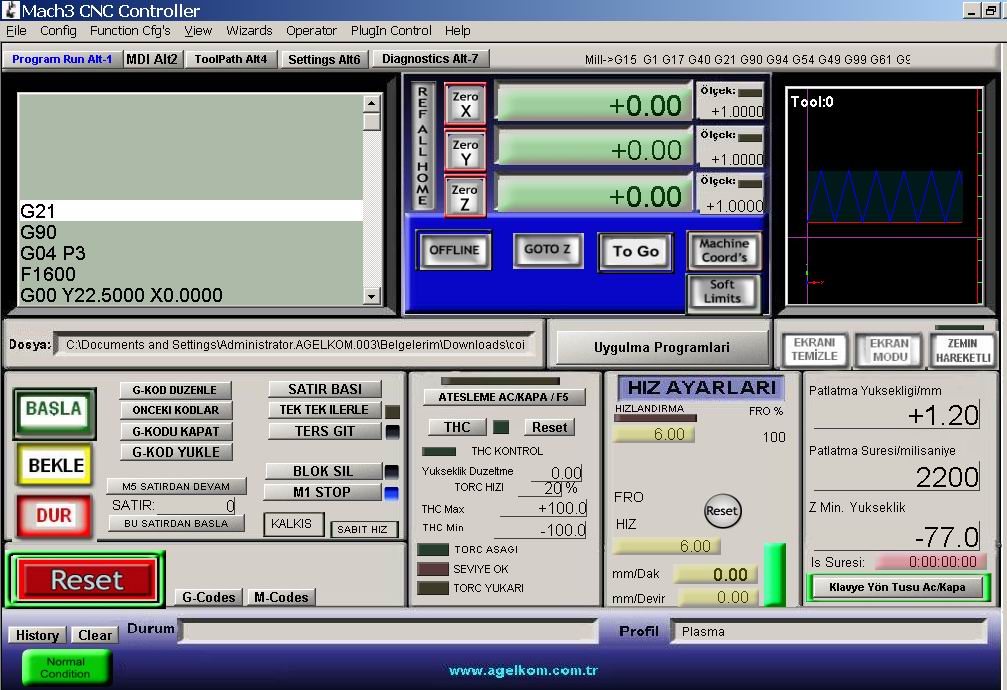

7. Use our Plasma11 screen set  Download ZIP file

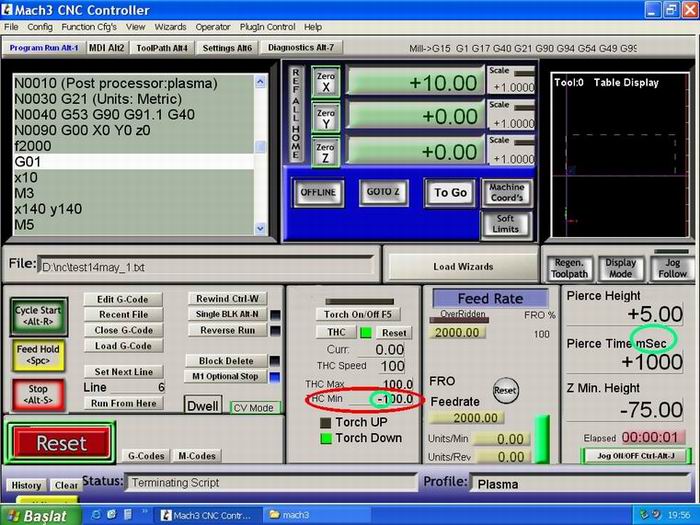

    Önemli kısımlar çember içine alınmıştır.





8. Mevcut M3 makronuzu adını M3org olarak değiştirin. Bu M3* makroyu kopyalayın .

Adını M3 olarak değiştirin.

     Test Kesim G Kodu:  TEST file Download



****************************************************************************



Turkce Mach3 programı (Turkce  yardim menusu) icin:



Mach3_Turkce  ZIP dosyasini indirin





Turkce Mach3 Ekrani icin



Plasma11Trk.rar   dosyasini indirin, acin.

Plasma11Trk.set  dosyasini  C:\ Mach3 \ dizininin (Directory) icine kopyalayin.

Mach3 u çalistirin

Daha sonra View>Load Screen>Plasma11Trk yi secin.



MillBitmaps.rar   dosyasini indirin, acn

Butun . jpg dosyalarini C:\ Mach3 \ Bitmaps \ Millbitmaps \  dizininin (Directory) icine ,

M3.rar  Makro dosyasini indirin, acin,  C:\ Mach3 \Macro\ veya C:\ Mach3 \Macro\Plasma dizininin (Directory) icine kopyalayin.

(Hangi Profil ismini kullaniyorsaniz oraya kopyalayacaksiniz. Ornek: Plasma1 ....veya sizin adlndirdiginiz isim.)
