Montaj ve Çizimler

CAP04-9

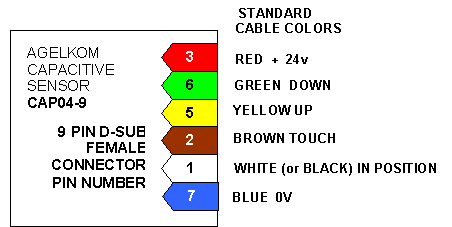

KONNEKTÖR BAĞLANTI ŞEMASI

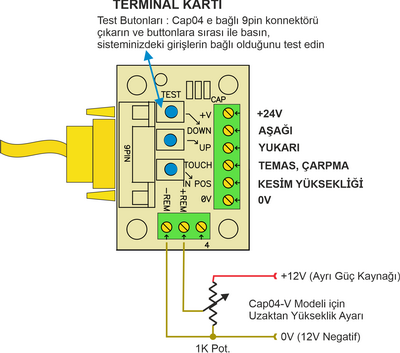

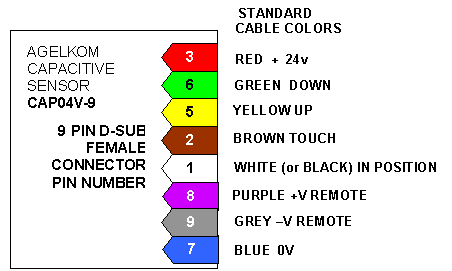

CAP04 V - 9 (Yükseklik Ayarı Harici Poansiyometre ile yapıaln model için)

KONNEKTÖR BAĞLANTI ŞEMASI

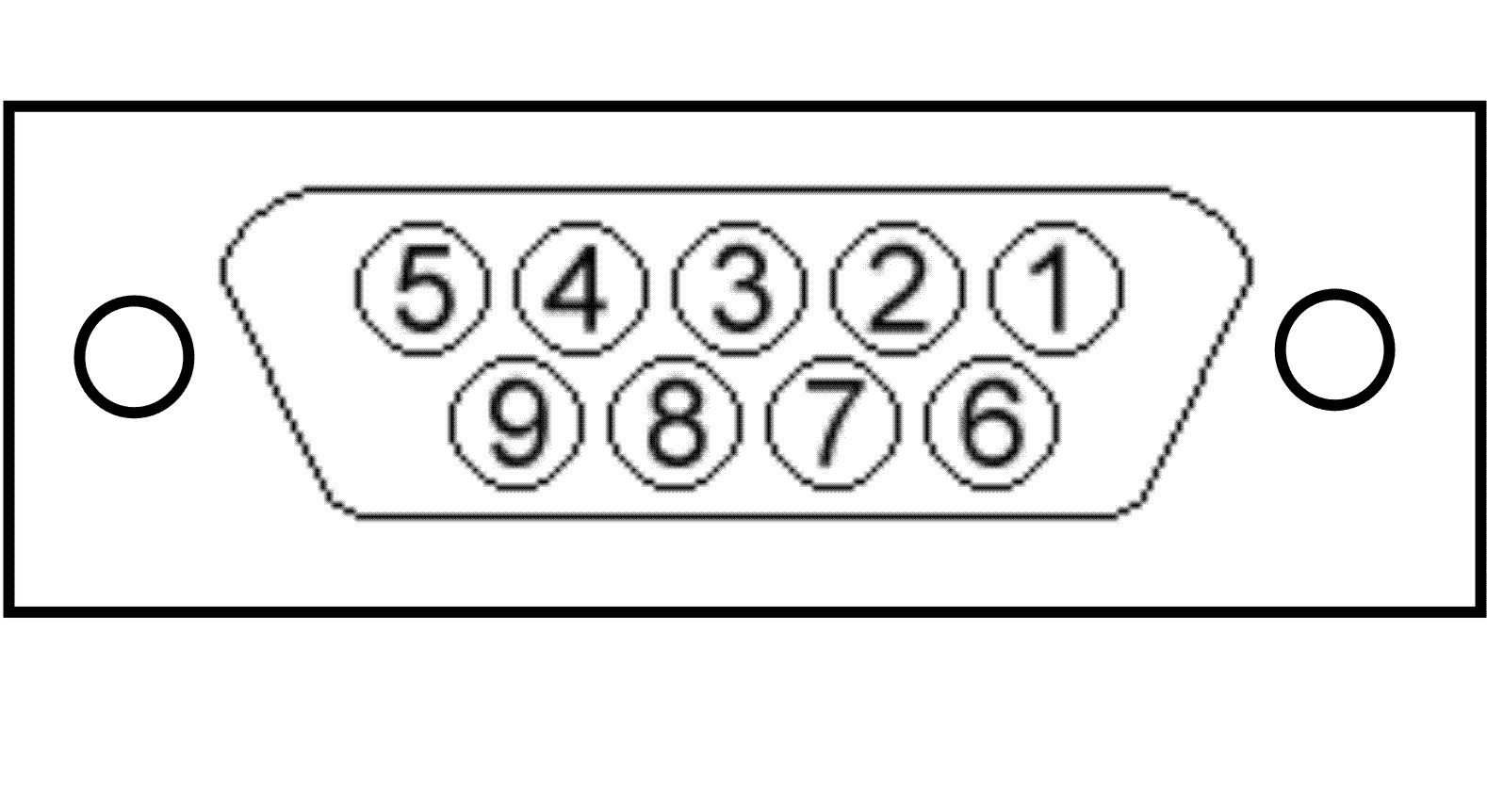

9 PIN D-SUB FEMALE CONNECTOR PIN NUMBER

FRONT VIEW

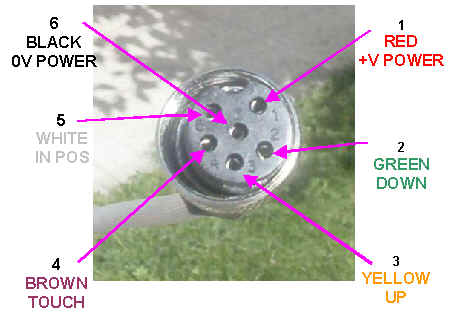

Daha önce üretilen MODEL 6PIN CAP04 Bağlantısı

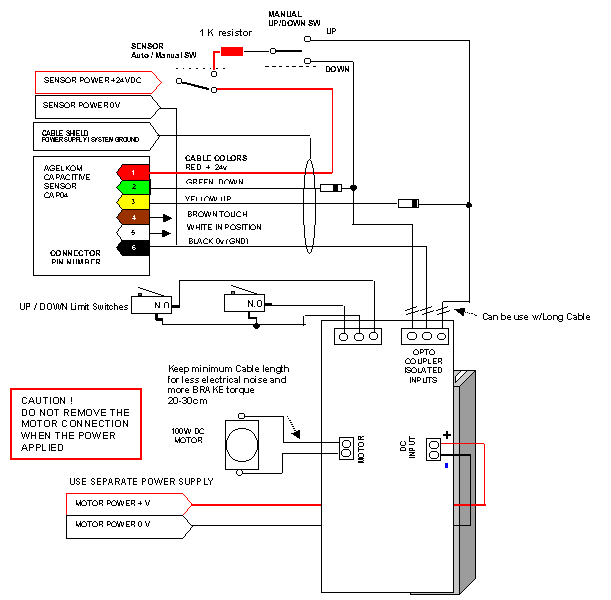

Müstakil Torch Lifter için örnek uygulama, Cap04 ve H-Bridge-9 DC Motor Sürücü Bağlantısı

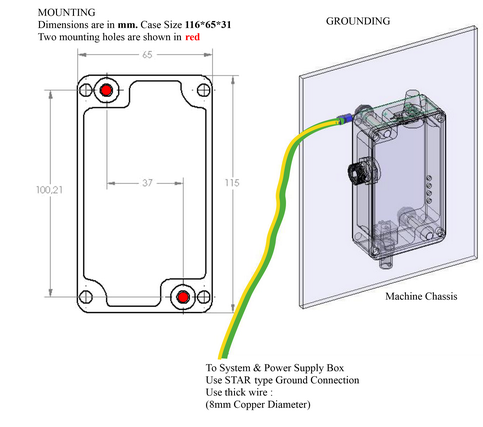

Montaj Detayları

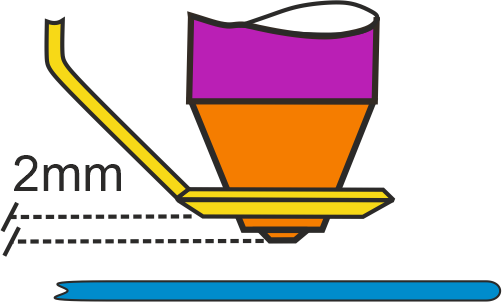

Çapak veya curufun halkaya temes etmemesi için

halkayı meme ucundan 2mm daha yukarı monte edebilirsiniz
